2019年4月，北京精冶源新材料股份有限公司（簡稱：精冶源；股票代碼：831091）為中陽鋼鐵成功打造了全國首座整爐無炭磚高爐。在中陽鋼鐵1#高爐搶修工程中，精冶源將爐底爐缸所有炭磚全部清除干凈，環(huán)炭及爐底全部采用塑性相碳質(zhì)澆注料澆注。該高爐大修投產(chǎn)一年以來安全穩(wěn)定運行，并刷新其日產(chǎn)量歷史最高紀錄，達到3787t/d。

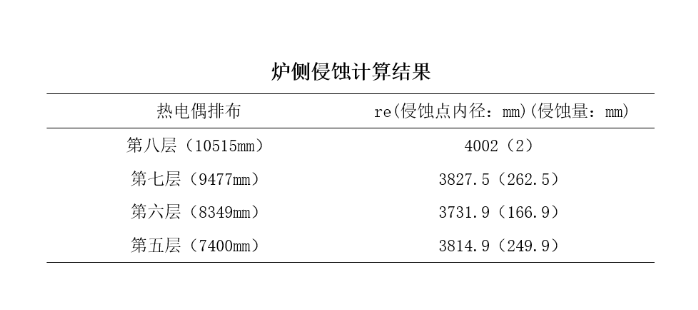

中陽鋼鐵1#高爐投產(chǎn)一年后，利用一維穩(wěn)態(tài)導(dǎo)熱模型對爐底爐缸侵蝕量進行測算，結(jié)果表明：爐缸側(cè)壁侵蝕量最大為263mm，象腳區(qū)為250mm，爐底侵蝕量最大為70mm。
據(jù)文獻記載，一代爐役達到20.9年的千葉6號高爐，最初3年內(nèi)，侵蝕速度達到50mm/月，芬蘭的羅德羅基1#、2#高爐具有相似特點。（1）目前，采用塑性相碳質(zhì)澆注料大修的中陽鋼鐵1#高爐，其爐缸侵蝕速度為22mm/月，遠低于千葉6#高爐爐缸侵蝕速度。
塑性相碳質(zhì)澆注料具有導(dǎo)熱性強、高溫區(qū)無脆化、抗氧化及抗堿性能優(yōu)良等特點，其耐壓程度遠高于傳統(tǒng)炭磚。本次測量數(shù)據(jù)顯示塑性相碳質(zhì)澆注料具有優(yōu)異的抗侵蝕能力，這和實驗室結(jié)果是吻合的。
參考文獻：
（1） 項鐘庸.國外高爐爐缸長壽技術(shù)研究【J】.中國冶金，2013,23（7:）1-10
文 字：馬春暉
責(zé)任編輯：柴麗霞
掃一掃
